等離子切割煙塵凈化系統-吹吸式切割平臺結構

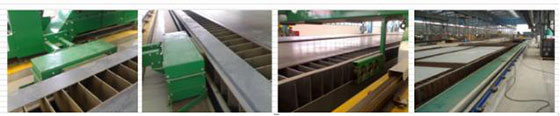

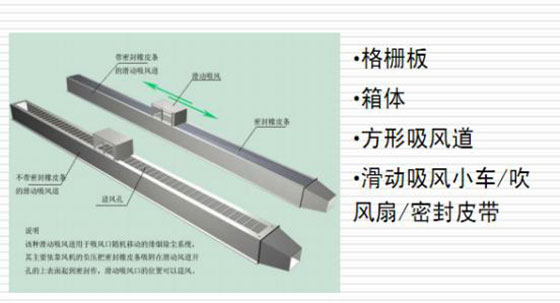

方形吸風道滑動吸風小車是吹吸式切割平臺的重要組成部分。工作時，密封皮帶在管道負壓的作用下，緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內部穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入凈化器進行切割煙塵凈化。

吹吸式切割平臺除塵系統特點：

吹吸式切割平臺最近幾年得到廣泛應用，對4m以上切割平臺的除塵應用效果明顯。

優點:

結構簡單，鋼材耗量較少，制作精度要求不高；

組件較少，故障點少，維修簡單；

清渣方便；

同等切割平臺寬度，所需抽風量小，除塵投資較少。

缺點：

同等軌距下，有效切割寬度較風門式切割平臺有所減小；

抽風效果受鋼板在切割平臺上的覆蓋率影響大，覆蓋率越高，效果越好；
?

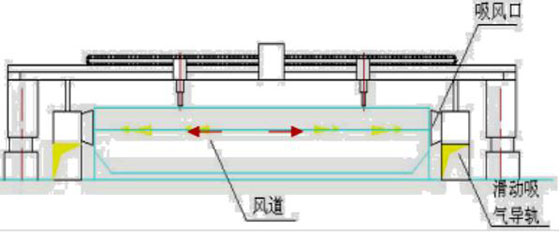

側吸式除塵系統示意圖

工作原理：

在切割平臺兩側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車（每個切割機兩個）。滑動吸風小車、切割頭、安裝在切割機沿橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，產生的切割煙塵通過該煙氣通道由風機負壓作用流向滑動小車吸風口，進入方形吸風道，最后進入凈化器主機進行切割煙塵凈化處理。

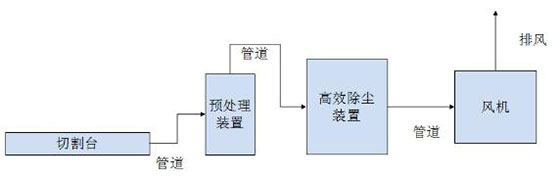

路博在設計中提高了凈化器對等離子切割煙塵的安全性能。其結構由兩部分組成，前級為火星及大顆粒分離部分，后級為高效煙塵過濾裝置。切割過程中產生的煙塵通過管道進入高效過濾主機之前，先進入預處理器，在預處理器內產生強烈的旋轉分離，火花及大顆粒粉塵得以從煙塵中分離出來，經過分離后的煙塵進入高效過濾主機，入口濃度減小，提高了高效過濾主機過濾效率，大幅延長了濾材的使用壽命。
